| DSRT快開式雙桶過濾器 |
| DSRT系列快開式雙桶過濾器，是通過技術革新開發研制過濾系列產品的基礎上參照國內外同類產品的結構而設計的新型產品。它廣泛應用于石油、化工、供水、發電、煉油廠等輸送液體或液體的管道上必備的設備，直到過濾介質的作用。 |

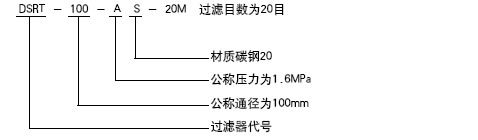

| 一、型 號 事 例 |
A：表示壓力為1.6MPa/Pressure is 1.6MPa
B：表示壓力為2.5MPa/Pressure is 2.5MPa
C：表示壓力為4.0MPa/Pressure is 4.0MPa
S：表示碳鋼/Carbon steel
F：表示不銹鋼/Stainless steel |
 |
 |
|
| 二、產品的性能及使用范圍 |
| 本產品適用于工作壓力1.0-4.0MPa，介質溫度低于100℃以下的管路上，作過濾器之用。根據介質的不同選擇濾網，原油一般為20-30目，機油、柴油為30-50目，污水50-60目，清水60-80目，最小為400目，濾網選1C r18N i9T i。耐腐材料。過濾器的公稱通徑為20、25、40、50、65、80、100、150、200、250等規格，殼體根據用戶的需要選用鑄鋼，碳鋼或不銹鋼。法蘭標準采用HG5010-58標準，如須配對法蘭在訂貨時注明。 |
| 三、使用原理及結構說明 |
| 本過濾器為手動操作，逆時針轉動手柄松開密封蓋扳起，即可取出網籠進行清洗，其特點過濾面積大、壓力損失小、清洗方便等優點。 |
| 四、DSRT快開式單桶過濾器(主要技術參數) |
|
型 號
|
A
|
B
|
C
|
D
|
E
|
|
DSRT20
|
115
|
128
|
89
|
150
|
335
|
|
DSRT25
|
115
|
128
|
89
|
150
|
344
|
|
DSRT32
|
147
|
176
|
89
|
160
|
344
|
|
DSRT40
|
147
|
176
|
108
|
160
|
412
|
|
DSRT50
|
154
|
211
|
159
|
180
|
432
|
|
DSRT65
|
155
|
215
|
159
|
210
|
462
|
|
DSRT80
|
185
|
248
|
159
|
261
|
544
|
|
DSRT100
|
200
|
290
|
219
|
292
|
554
|
|
DSRT150
|
237
|
350
|
273
|
378
|
690
|
|
DSRT200
|
278
|
424
|
325
|
472
|
844
|
|
DSRT250
|
314
|
528
|
377
|
557
|
956
|
|
快開式單桶過濾器示意圖 |
|
| 五、DSRH系列雙桶過濾器(主要技術參數) |
|
型 號
|
通 徑
|
L
|
H
|
H1
|
|
DSRH20
|
20
|
180
|
260
|
150
|
|
DSRH25
|
25
|
180
|
260
|
150
|
|
DSRH32
|
32
|
200
|
280
|
160
|
|
DSRH40
|
40
|
220
|
280
|
160
|
|
DSRH50
|
50
|
220
|
300
|
180
|
|
DSRH65
|
65
|
260
|
350
|
210
|
|
DSRH80
|
80
|
310
|
380
|
260
|
|
DSRH100
|
100
|
350
|
450
|
290
|
|
DSRH150
|
150
|
400
|
500
|
350
|
|
DSRH200
|
200
|
450
|
600
|
400
|
|
DSRH250
|
250
|
600
|
750
|
450
|
|
DSRH300
|
300
|
680
|
900
|
550
|
|
快開式雙桶過濾器示意圖 |
|
