高速破碎泵是一種針對各種易碎物料進行切割破碎、研磨粉碎、混合輸送等合為一體的多功能新型濕法粉碎設備。該設備特別適用于各種物料的結晶體、團聚物、餐桌垃圾、畜禽糞便等易碎顆粒進行高速切割、破碎輸送,也可以直接代替泵來使用。
高速破碎泵泵應用范圍廣、節能效果好、操作簡單使用方便、并且無振動、無噪音等特點深受國內外用戶的親睞。
|
高速破碎泵
|
高速破碎泵主要結構
高速破碎泵的轉定子主要結構：由高速馬達、連接裝置、泵殼等幾個部分組成。泵殼設置進出口法蘭，泵體的工作腔是由月牙刀、雙片切割刀、四葉雙刃剪切刀、大孔定子、多葉雙刃剪切刀、小孔定子、離心風葉刀及細化刀裝置等組成。刀片材質可選：304 、316L 、2205 、2Cr13。 殼體材質：304 、316L。進料易碎顆?？梢栽?0-40mm左右。切割盤的刀片及孔徑是粗孔定子孔徑一般在8-20mm左右，中孔定子孔徑在3-5mm左右，細化出料裝置為0.5-2mm左右可選，出料顆粒的大小是根據用戶需要而設計，一般出料顆粒在≤2mm左右，物料的固含量不超過30%左右。
高速破碎泵主要功能
高速破碎泵主要功能：是針對固體狀的物體、結塊、粉團等以及半流體狀的物料進行高速切割、破碎研磨、粉碎細化。主要工藝過程是將固、液物料中特大顆粒先有月牙刀及二片刀進行強勁切割，然后再分配到有四葉雙刃刀與大孔定子進行高速強力剪切后進入下道剪切工藝，從大孔定子反面出來的顆粒又被夾在大、小孔定子中間的六葉雙刃刀片進行高速剪切粉碎細化，六葉雙刃刀片它功能：主要起到雙向剪切破碎，上剪切從大孔下來的物料，下剪切要進入細孔定子的物料，我們還在細孔定子下面設計多片離心刀片再一次剪切破碎從小孔下來的物料，最后將達到規定細度的物體通過細化裝置以離心力的方式輸送出去。
|
高速破碎泵部分刀片結構圖
|
高速破碎泵泵工作特點
(1)有強勁的粉碎、分散、乳化、輸送功能，連續作業和間隙作業不影響設備壽命
(2)靜音設計，安裝方便，動平衡好，無振動、無噪音，密封可選雙(單)面機械密封
(3)刀片材質可選用304、316L、2205、2Cr13，可進行氮化處理或滲碳化鎢處理
(4)高剪切破碎泵的轉定子一般為A型、B型兩種規格可選
一、A型：切割輸送型，這種型號出料顆粒在4-8mm左右，******揚程可達60米
二、B型：剪切粉碎型，這種型號出料顆粒在1-3mm左右，******揚程可達30米

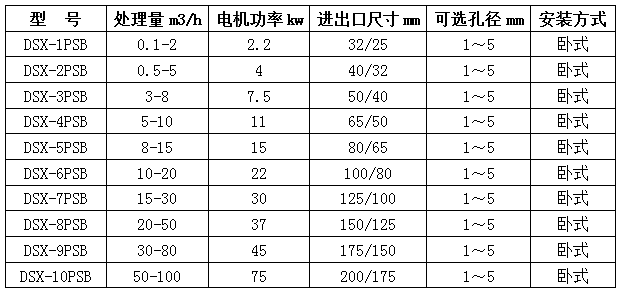

高速破碎泵技術參數
.png)
|
